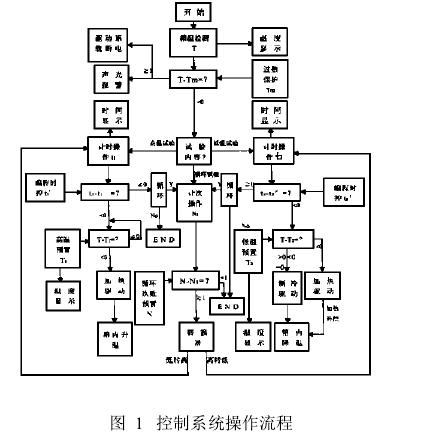

小型高低溫試驗箱控制系統的優化設計原則是功能實用、操作簡易、安全可靠和成本低廉圖為控制系統操作流程圖。
時控系統為可編程時間控制器，具有時鐘校正、常開、常斷、單項試驗時間設定和循環試驗計次計時自動控制等功能不同時間量的循環一組可設定9對，9對的再重復循環可無限計次進布示由于是可編程系統，因而對已設定的內容既可隨時檢查，也可按需修改已設定值，只要不是交叉設置，系統便能正常工作。
時鐘和所設置的內容及其工作狀態均可在液晶屏上按需顯示時控系統與溫控系統對加熱與制冷的驅動系統構成與門控溫度控制系統為電腦數顯控溫器高溫試驗時通過對加熱系統的通、斷控制來達到升溫和保溫的目吮PTC發熱元件允許頻繁開停，因而只要傳感器的靈敏度足夠高，無須比例控制，便可確保在保溫狀態下溫度波動值不大于士0.5℃低溫試驗時，由于壓縮制冷系統具有較大的熱慣性，而且壓縮機不能頻繁開停，如果依靠壓縮機的開停來控制保溫工作狀態，溫度波動度將大大超標因此，讓壓縮制冷系統處于常通工作狀態，在低溫保溫時，啟動允許頻繁開停的加熱驅動系統，通過加熱補償來防止溫度過沖，從而使低溫保溫工作狀態能達到溫度波動度士0.2℃的高水系作高低溫循環溫度試驗時，高溫保溫溫度和低溫保溫溫度在電腦數顯控溫器上分別設置，高溫試驗和低溫試驗的延續時間也在可編程時控器上分別設置，當系統接收到“循環”操作指令時，便按設定的溫度與時間輪流工作，如指令首先作低溫試驗，則工作流程為：第一次制冷降溫~第一次制冷保溫直到低溫試驗時間用完知第一次加熱升溫~第一次加熱保溫直至高溫試驗時間用完知第二次制冷降溫。
如此循環下去，直至設定的循環次數與試驗時間用完為止安全保護主要是指防止因過熱而損毀設備，為此需內置極限溫度超溫防護系統，一旦箱溫超過極限溫度值，超溫防護系統便自動切斷驅動系統的強電供應，中止熱電換能器工作，同時開始聲光報警，提示操作人員進行檢查和維修其次是防止頻繁啟動壓縮機造成卡死過流，因而內置了斷電自動延時保護功能，即壓縮機在跳電狀態下停機后必須延時加血才能重新啟魂延時過程中，有LED顯示工作狀態為了避免初始通電的無效等待，設置了人工干預的“速動”按鍵，可提前中止延日水時控系統由液晶屏幕顯示各種時間數據，溫控系統由LED數字顯示各種溫度數據，同時制冷、加熱、循環、延時、速動、攪拌、告警等各種工作狀態亦分別由各相關的LED發光管予以指示。http://www.nm1918.com
